Transportador de bandeja tipo delantal



El transportador de bandeja delantal serie BL es un tipo de equipo de transporte continuo de tracción flexible con cadena de tracción como mecanismo de tracción y placa de escala como dispositivo de soporte. Durante el funcionamiento, el dispositivo impulsor hace girar la rueda dentada del dispositivo de cabezal y la cadena engranada con la rueda dentada también se mueve hacia adelante. Al mismo tiempo, la tolva y su rodillo de soporte fijado a la cadena también avanzan sincrónicamente a lo largo de la vía del bastidor; Después de que los materiales se agregan a la tolva en el puerto de alimentación del alimentador de placas, los materiales se transportan al puerto de descarga con el movimiento de la tolva. Bajo la acción combinada de la gravedad y la fuerza centrífuga, los materiales se descargan del puerto de descarga y entran al siguiente proceso.





En comparación con equipos similares, las ventajas sobresalientes del transportador de cangilones de cadena de la serie LD son:

1. La cadena de tracción adopta una cadena de placas de servicio pesado-de doble hilera de alta-resistencia producida por fabricantes de cadenas profesionales, con un funcionamiento estable y confiable y una larga vida útil;

2. La cola de la máquina adopta un dispositivo tensor en espiral de resorte, que puede ajustar automáticamente la tensión de la cadena de tracción, especialmente adecuado para transportadores de larga-distancia y trabajo pesado-;

3. El diseño del proceso es flexible, puede disponerse en el suelo o en un pozo y puede instalarse horizontal u oblicuamente, u horizontalmente más oblicuamente;

4. El mecanismo de accionamiento de la mochila es compacto y fácil de instalar.





Modelo	Capacidad t/h	Tamaño del material mm	Velocidad de transporte m/s	Longitud de transporte mm	Motor	Potencia KW	reductor
BL400	20	130	0.8-3	~10	JZT salida －31-4	2.2	JZQ250
				>10-20	32-4	3	350
				>20-30	41-4	4	350
				>30-40	42-4	5.5	400
BL500	25	150	0.8-3	~10	32-4	3	350
				>10-20	41-4	4	400
				>20-30	42-4	5.5	400
				>30-40	51-4	7.5	500
BL650	35	200	0.8-3	~10	41-4	4	400
				>10-20	42-4	5.5	500
				>20-30	51-4	7.5	500
				>30-40	52-4	10	650
BL800	55	280	0.8-3	~10	42-4	5.5	500
				>10-20	51-4	7.5	650
				>20-30	52-4	10	650
				>30-40	61-4	13	750







Dispositivo de conducción del transportador de bandeja delantal:los componentes motrices suelen adoptar una rueda dentada, una rueda de tambor con casquillo, una rueda de garra especial y un dispositivo de oruga de cadena con forma de garra especial. La función del dispositivo tensor es obtener la tensión inicial del componente de tracción. En el transportador de bandeja con delantal, la tensión inicial debe hacer que la tensión del componente de tracción en la rama de bobinado de la rueda dentada motriz sea suficiente para garantizar que el componente de tracción pueda desenrollarse correctamente de la rueda dentada motriz.

Base del transportador de bandeja tipo delantal:generalmente está soldado con ángulo de acero o canal de acero, y su cabeza y sus extremos están hechos en marcos separados para instalar dispositivos de accionamiento y dispositivos tensores; La sección de línea recta-del medio generalmente se convierte en una sección de estructura metálica de 4 a 6 m para soportar la parte para caminar.

Miembro de soporte de la placa base del transportador de bandeja delantal:se fija sobre ángulos de acero o partes de estructura especial, y estas últimas se sujetan con elementos de tracción. La forma estructural de la placa base depende de las propiedades físicas de los productos transportados, la capacidad de transporte y la forma de colocación de los productos en la placa base, incluido el tipo ondulado sin borde, el tipo ondulado con borde y el tipo profundo con borde.

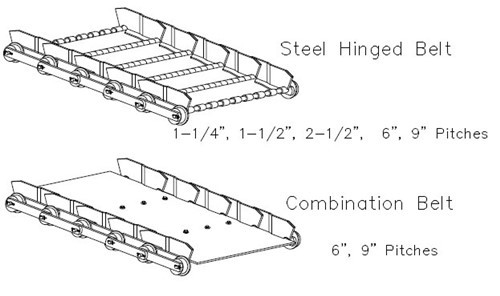

Cadena de escamas del transportador de bandeja delantal:es un tipo de cadena muy utilizada. La cadena interior se fija en la cara final del casquillo con ajuste de interferencia, mientras que la cadena exterior se fija en el eje del pasador con bloqueo. Por lo tanto, cuando la cadena se dobla sobre la rueda dentada, se produce fricción entre el eje del pasador y el casquillo, la superficie de distribución de presión es grande y el desgaste de la junta es pequeño. Al mismo tiempo, la cadena de chips es más resistente a los impactos, fiable y estable. Su desventaja es que solo se puede doblar en el plano perpendicular a la placa, no puede soportar la acción de flexión en otras direcciones, y la junta de la cadena es sensible al polvo, fácil de usar y el costo es alto. Los segmentos de la cadena de virutas están en pares, por lo que el efecto de la cadena en el transportador es uniforme.





Carbón en polvo, carbón triturado, hollín, negro de humo, bicarbonato de amonio, pirita en polvo, cloruro de amonio, concentrado de cobre en polvo, alúmina en polvo, yeso en polvo, piedra caliza en polvo, soda en polvo, urea, carbón activado, óxido de sodio, silicio, ácido cálcico, asbesto en polvo, resina sintética, polvo de caucho, carburo de calcio, cerámica diez, fertilizante sintético, pesticida en polvo, sulfato de calcio, tiamina, carbonato de sodio, medicina en polvo, trigo, soja, arroz, azúcar, almidón, carbón triturado, astillas de madera, aserrín, detergente sintético de alcohol polivinílico, fertilizante de fosfato de cenizas volantes, etc.





Materiales de alta temperatura, tóxicos, inflamables y explosivos, altamente abrasivos, altamente corrosivos, altamente adhesivos, altamente suspensivos, altamente fluidos, duros y quebradizos que no quieren romperse.







1. El transportador de láminas considera sus propias condiciones de producción. Las aplicaciones de los transportadores de láminas en diferentes industrias son diferentes. Para las grandes industrias electromecánicas, como las de automóviles y electrodomésticos, se deben seleccionar transportadores de bandeja de plataforma de servicio pesado-y las industrias como las de alimentos y electrónica deben elegir transportadores de cadena liviana.

2. El transportador de listones determina los requisitos del material de transporte. La placa de cadena del Apron Pan Conveyor está fabricada en polipropileno, polietileno, acetal, nailon, acero inoxidable, etc.; El marco del Apron Pan Conveyor está compuesto de acero inoxidable, aleación de aluminio de alta-resistencia, placa de acero al carbono doblada, canal de acero al carbono, etc., de acuerdo con Elija el material de lámina adecuado para las características del material que está transportando.

3. El transportador de láminas determina la dirección de transporte. De acuerdo con las diferentes direcciones de transporte, el transportador de placas de escala se divide en línea transportadora de placas de fósforo lineal, transportador de placas de fósforo ascendente, transportador de placas de cadena giratoria, transportador de placas de fósforo vertical, transportador de placas de fósforo curvo, transportador de placas de fósforo acumulativo, etc.. . Seleccione la dirección de transporte de acuerdo con las características del espacio del sitio.

4. Determine los parámetros básicos del transportador de listones. El ancho, la altura, el espaciado, la longitud, la velocidad de transporte y la capacidad de carga del transportador se pueden configurar de acuerdo con las necesidades del productor.













No.	Nombre	Cantidad	Observaciones	No.	Nombre	Cantidad	Observaciones
1	Tolva de escamas		Bajo demanda	4	Piñón grande de transmisión	1 pieza
2	Cadena		Bajo demanda	5	cadena de transmisión		Bajo demanda
3	Piñón pequeño de transmisión	1 pieza		6	Alfiler		Bajo demanda





(1) Ancho común del transportador de báscula: b=650mm, 800 mm, 1000 mm, 1200 mm, 1500 mm, 2000 mm; Entre ellos, los de b=800mm, 1000 mm y 1500 mm se utilizan ampliamente;

(2) Peso de un solo objeto transportado: generalmente 75 kg, * hasta 120-150 kg;

(3) Longitud del transportador: generalmente 60-120 m, * hasta 200 m;

(4) Serie Transportador Express: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min;

(5) Altura de elevación del transportador: h=2.2-4.5m, * hasta 10 m;

(6) Para diversos materiales, el ángulo de inclinación permitido del transportador es de 25 grados;

(7) Cuando el transportador esté instalado en el suelo del taller o en un terreno abierto, la altura libre desde la parte superior de la cuerda de la placa de escala del lado de retorno hasta el suelo no deberá ser inferior a 200 mm; Cuando se instale en el foso, la altura libre no deberá ser inferior a 300 mm. En determinadas circunstancias y limitadas por determinadas condiciones externas, la altura libre se puede determinar según sea necesario.





Servicio de preventa-:

• Guiar a los clientes para elegir el modelo de equipo adecuado.
• Envíe personal técnico y de ingeniería al sitio de producción a tiempo para planificar el sitio para los clientes y diseñar procesos y soluciones razonables.
• Podemos diseñar y fabricar productos de acuerdo con las necesidades especiales de los clientes para satisfacer las diferentes necesidades de los inversores.



Servicio de venta:

• Inspección estricta de los productos antes de salir de fábrica.
• Se envía según contrato.



Servicio pos-venta:

• El período de garantía principal de los equipos vendidos por nuestra empresa es de un año (excepto fallas o daños causados ​​por factores humanos, factores de combustible o fenómenos naturales irresistibles, y las partes vulnerables no están cubiertas por la garantía: inyectores de combustible, cabezales de bombas, ojos fotosensibles, etc.).
• Si la falla del equipo es causada por factores humanos, el costo se cobrará de acuerdo con el precio de fábrica.
• Después de recibir el aviso de garantía, responda dentro de las 2 horas. 24 horas de orientación técnica para resolver el problema.







Zhengzhou Odifei Machinery Equipment Co., Ltd. se ha centrado en equipos de transporte durante 17 años. Su negocio principal es: elevador vertical de vibración en espiral, alimentador de listones, transportador de placa de cadena, transportador de listones, transportador de bandeja de delantal, transportador de bandeja de delantal de ángulo grande, transportador de tornillo, transportador de cangilones de cadena, elevador de cangilones con correa TD, elevador de cangilones de cadena de anillo TH, elevador de cangilones NE, elevador de cangilones NSE y otra gama completa de elevadores de cangilones. TD75 transportador de bandeja con plataforma (o transportador de bandeja con plataforma), transportador móvil, transportador de bandeja con plataforma con nervaduras de gran ángulo de inclinación; transportador de tornillo, transportador de tornillo sin eje; transportador de placas de cadena ligero, mediano y pesado; máquina transportadora de cangilones de cadena, transportador de clinker a través de SCD; mezclador horizontal de doble eje; alimentador de platos ligeros, medianos y pesados; Alimentador vibratorio con motor GZG; criba de trómel, criba de trómel sin eje;

En 2010, el equipo de I + D de nuestra empresa ingresó a la industria del reciclaje de recursos y desarrolló sucesivamente transportadores de escamas para el tratamiento de desechos domésticos, cribas de cribado y clasificación de desechos domésticos sin eje, alimentadores de listones para desechos de construcción y transportadores de escamas para hornos de arco eléctrico, que no solo crean sino que también crean beneficios sociales y ambientales objetivos, y son una parte indispensable de la cadena de la industria del reciclaje de recursos.

Zhengzhou Odifei Machinery Equipment Co., Ltd. ha llevado a cabo continuamente innovaciones tecnológicas con un espíritu de excelencia y ha desarrollado varios productos nuevos y prácticos. El producto tiene un diseño avanzado, una producción excelente, un rendimiento confiable, tiene un nivel avanzado internacional, se vende bien en el país y en el extranjero y aspira a ser el líder de la industria.





P: ¿Es usted una fábrica o una empresa comercial?

R: Somos una fábrica, establecida en 2007, que se especializa en la fabricación de elevadores verticales con vibración en espiral, alimentadores de listones, transportadores de placa de cadena, transportadores de listones, transportadores de plataforma, transportadores de plataforma de ángulo grande, transportadores de tornillo, transportadores de cangilones de cadena, elevadores de cangilones con correa TD, etc.



P: ¿Qué hay de los repuestos?

R: Siempre proporcionamos repuestos a precio de costo y le damos una lista de repuestos cuando compra la máquina.



P: ¿Probarán la máquina antes de la entrega?

R: Sí, probaremos cada máquina y línea de producción antes de la entrega y le enviaremos el video de funcionamiento. También puedes consultar con nosotros antes de la entrega.



P: ¿Puede este transportador de bandeja delantal ser resistente a altas temperaturas?

R: Sí, se pueden transportar materiales con una temperatura alta de menos de 1000 grados. Póngase en contacto con el cliente para explicarle las características del material, el volumen y la longitud del transporte, etc. Gracias.

P: ¿Se puede utilizar un transportador de plataforma en una planta de fundición de acero?

R: Sí, el transportador de bandeja delantal es un equipo ideal para transportar materiales cortantes, calientes, voluminosos y corrosivos en industrias como la siderurgia, la minería, los materiales de construcción, la metalurgia, el carbón, la industria química, etc.











1. Proporcione el nombre del material, la gravedad específica, el tamaño de las partículas, etc.

2. ¿Existen otras características: como viscosidad, temperatura, corrosividad, etc?

3. ¿Longitud de transporte, transporte horizontal o transporte inclinado?

4. Capacidad de transporte/hora
